用途
低碳18%Cr-12%Ni-2%Mo鋼(AISI316L、SUS316L等)以及18%Cr-12%Ni-2%Mo鋼(AISI316、SUS316等)的焊接。
使用特性

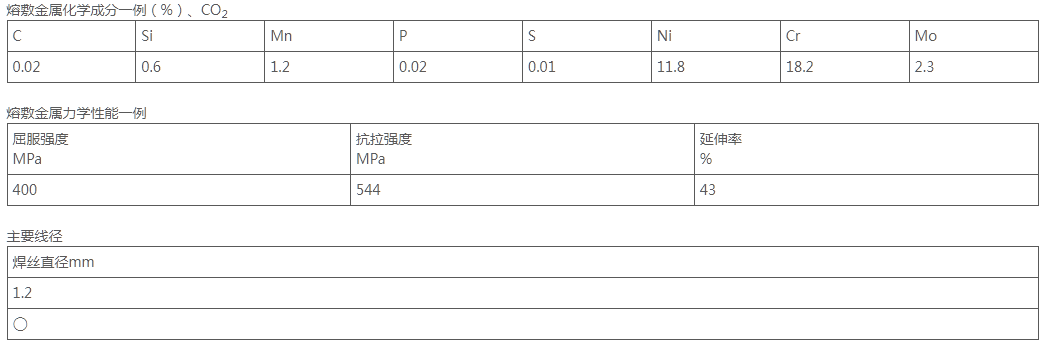

熔敷金屬中奧氏體組織含有適量的鐵素體
高溫裂紋敏感性低,可得到良好的焊道。
焊接后可得到耐腐蝕性以及機(jī)械性能優(yōu)良的熔敷金屬。
焊接煙霧和飛濺產(chǎn)生量少,焊縫金屬的融合性優(yōu)良。
再起弧性好,特別適合搭接焊以及配合焊接自動(dòng)化系統(tǒng)進(jìn)行使用
特點(diǎn)
1、和手工焊條相比,熔敷速度提高至約2~4倍,熔敷效率高達(dá)約90%,經(jīng)濟(jì)型。
2、和實(shí)心焊絲(MIG焊接)相比,對(duì)電流、電壓的適用范圍很大,條件設(shè)定容易。
3、飛濺少,脫渣性良好,可得到光亮美觀的焊道。
焊接工藝要點(diǎn)
1、電源
采用直流(DC)焊接時(shí),焊絲接正極DC(+)。使用脈沖電源時(shí)飛濺會(huì)增加,應(yīng)關(guān)掉脈沖。
2、保護(hù)氣體
請(qǐng)使用100%CO2也可用Ar+20~50%CO2,但易發(fā)生氣孔缺陷。流量在20~25/min為宜。
3、干伸長(zhǎng)度
φ0.9mm為15mm左右,φ1.2、1.6mm為15~20mm左右為宜。使用Ar+CO2時(shí),請(qǐng)確保比CO2時(shí)稍長(zhǎng)一些。
4、防風(fēng)措施
風(fēng)速超過1m/s,易發(fā)生氣孔缺陷。要在確保保護(hù)氣體流量的基礎(chǔ)上采取防風(fēng)措施。
5、焊接煙塵
焊接煙塵有害。請(qǐng)戴合適的防護(hù)口罩、并使用局部排氣裝置。
6、焊絲的保管
焊絲一直裝在送絲裝置上,遇到梅雨季節(jié)或多濕,發(fā)生結(jié)露時(shí),焊絲由于受潮或沾水,容易發(fā)生表面氣孔、氣溝。開封后請(qǐng)保存在干燥無塵的低濕環(huán)境中。
